體育館建筑聲學設計
改革開放帶來了豐富多彩的群眾文化娛樂生活。80年代興起的卡拉OK和歌舞廳等娛樂方式,至今不衰。而近年隨著廣大群眾經濟條件的改善,文化品位的提升,對生活質素和業余享受的觀念也出現了很大變化。人們更加重現身體健康和體育鍛煉.加上政府的導向(全民健身)特別是申奧(2008)和申亞(2010)的成功，在全國興起了一個新建和改造體育場館的熱潮。其中一個特點值得注意----從國內到國外，不論是新建館還是舊館改造,普遍都設計成"多功能"的模式。不僅具備體育訓練和比賽的功能，還承擔集會、展覽、慶典、文藝演出甚至放電影等多樣功能。據資料介紹，美國舊金山某體育設施的使用比率中, 體育比賽占51.7%, 音樂會占19.4%, 馬戲、冰上舞蹈占7.1%, 展覽及其它活動占21.8%。澳大利亞墨爾本某體育館，音樂演出占50%左右。這是體育產業化、社會化帶來的發展動向。
設計指標
國家建設部近年先后頒發了JGJ/T131-2000<體育館聲學設計及測量規程>和JGJ/31-2003<體育建筑設計規范>兩個文件，其中有關建聲設計的指標及要求有以下幾點：
〔1〕體育館建筑聲學條件應以保證語言清晰為主。
〔2〕不得產生明顯的聲聚焦、回聲、顫動回聲等音質缺陷。
〔3〕比賽大廳滿場500～1000Hz混響時間：
綜合體育館容積(m3)>8000040000～80000<40000
特級、甲級混響時間1.701.401.30
乙級混響時間1.901.501.40
丙級混響時間2.101.701.50
注：所規定的混響時間指標允許±0.15s的變動范圍。 各頻率混響時間相對于500-1000Hz混響時間的比值：
頻率(Hz)12525020004000
比值1.0～1.21.0～1.10.9～1.00.8～1.0
〔4〕大廳上空應設置吸聲材料或吸聲構造。
〔5〕大廳四周的玻璃窗應設有吸聲效果的窗簾。
〔6〕大面積墻面應做吸聲處理。
〔7〕比賽場地周圍的矮墻、看臺欄板宜設置吸聲構造，或控制傾斜角度和造型。
設計原則
⒈聲場特性 由于各界面圍合起來的空間中，有聲源發聲就會有輻射、傳遞，接受的聲場并各具特性。體育場館因其容t多，容積大，其聲場特性的復雜程度并不亞于一般的音樂廳和劇院，只是它們對音質的要求各有不同而已。因此往往被忽視，特別是體育場，實踐證明，體育場中往往存在著聲缺陷，影響使用，尤其是現代大型體育場具有大的挑蓬，有的還是圍合的，因此實質上如同一個巨大的體育館，只是它的場地上空是開口的，相當是場地上空具有吸聲系數為I的吸聲頂棚的巨型體育館。但是吸聲量是遠遠不夠的，因此不能輕視，必須要慎重的考慮!這種實例教訓已有不少。 只有慎重地進行體育場館的混響時間和有害反射聲的聲場分析.理解了體育場館內的擴聲聲場特點，并綜合建聲和擴聲的聲場的特性，才能選擇揚聲器(組)的布置(空間位置)，選擇設備的性能，給出擴聲系統聲學特性，完成系統的方案，并進行多方案的比較，確定最終方案，達到系統的傳輸增益高，穩定性好，聲壓級大，聲干涉小，分布均勻和音質優美、方向感好的系統。 體育場還要考慮“聲外溢”對環境污染的問題。體育場館的聲學設計首先是聲場的設計，建聲設計是創造一個沒有回聲、顫動回聲等音質缺陷、為擴聲設計和設備性能充分發揮優勢而創造一個優良的聲環境，與擴聲設計共同達到一個好的聽聞效果，因此，體育場館的聲場設計是“擴聲為主，建聲為輔”為原則。 ?、惨? ?、袤w育場館音質的目標，希望達到“擴聲清晰、悅耳” ②要考慮現代體育場館的多元化使用，因此，混響時間的選擇不是越短、語言清晰度越高就為上乘，而應有一個度。設備選擇，揚聲器(組)的布置(空間位置)等也是以多元化使用功能的要求為準。 ?、劢ㄖ熓锹晫W設計的最大群體，并是聲場特性的莫基人，體育場館的聲學特性的創造，是要求建筑師與聲學家(建聲、擴聲)共同完成，并且是貫徹始終的，因此體育場館設計初始，必須要與建筑師相互溝通，達成共識，才能達到音質上乘，適應多元化使用的目標。 ?、苡捎谌萘看螅仨氁紤]座椅的聲學特性。 ⑤廣播、電視傳播設施的場所的聲學處理，數字網絡的應用，控制室的聲學處理，也應重視。
常見的聲學缺陷
近年體育館的建筑造型和結構大量采用暴露網架、不設吊頂甚至采用透光的屋頂材料，并流行弧形拱頂、圓形墻體和大面積玻璃窗或玻璃幕墻等形式，這都極易造成較嚴重的聲學缺陷。而且建筑聲學的設計項目往往是在建筑土建設計、裝飾設計甚至施工的后期才介入，由于基本的建筑造型方面已難以改變，唯一辦法是從聲學裝修結構方面進行調整和改造。這就大大增加了設計和施工的難度. 上述建筑結構造成的常見聲學缺陷如： ?、甭暰劢? 聲音在遇到凹的墻面或天花棚頂時將會產生聲聚焦，使某些點或某些區域的聲壓級遠遠大于其它位置，導致聲場分布極不均勻，出現"聲染色"和"聲反饋嘯叫"等音質缺陷。體育館的弧形拱頂和圓形墻體，是典型的容易產生聲聚焦的結構。 ?、差潉踊芈? 在室內的一對平行墻之間，一個聲音在兩墻壁間來回反射產生多個重復的聲音，稱為顫動回聲 。這在體育館的大面積墻面以及比賽場地周圍的矮墻和看臺欄板等處最易產生。 ?、郴祉憰r間偏長 和一般劇場、音樂廳、會議廳等廳堂相比，體育館能做吸聲處理的表面積比較少，所以混響時間普遍偏長。
解決措施
⒈在棚頂安裝大面積的平面吸聲天花板。這種方法大量用于劇場、禮堂和屋頂為平面形的體育館，效果很好。但如用于弧形拱頂或采用透光屋頂?shù)捏w育館，這種方式會完全破壞了原來的風格和采光功能，不可取。
⒉在拱形網架下面吊掛大面積的吸聲體。這方法曾用于北京市城北體育館和廣州中山紀念堂，效果良好。但用于弧形拱頂或采用透光屋頂材料的體育館，同樣影響觀感，同時還影響原來已設計或安裝好的照明燈具位置需要改變，不可取。
⒊順著拱頂網架安裝條形吸聲體(吸聲條)，這方法曾用于九運會主會場----廣州體育館，采用德國專利的吸聲條，用量很大，價格昂貴，而效果仍未能達到十分理想。
⒋向拱頂噴涂吸聲漿體。這方法曾用于廣州中山紀念堂的舞臺后墻和側臺墻面，效果尚可，但由于施工工藝的原因(例如噴涂的厚度不易準確控制)，不可能準確控制混響時間，只能用于某些小范圍局部處理，不適合于大面積且要求精確的混響設計。

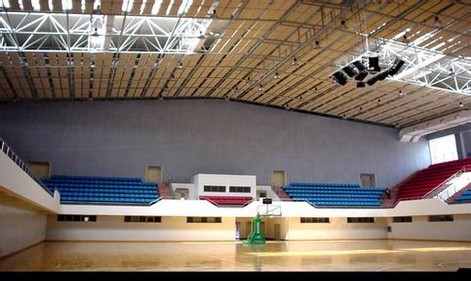

⒌近年較常見的做法是采用事先經過測試的空間吸聲體(預制件)，順著網架的形狀吊掛于棚頂?？梢赃_到比較良好且較精確的吸聲效果。類似方法曾用于廣東中山古鎮體育館、肇慶學院體育館等場館，效果良好。這個方案不會過分影響建筑風格，如果對空間吸聲體的造型和色彩適當組合搭配，還會有一定的美化效果。
